Guide: Sett på ny minijack

Hodetelefoner som skurrer? Fiks det selv, da vel

Bare sjekk her.

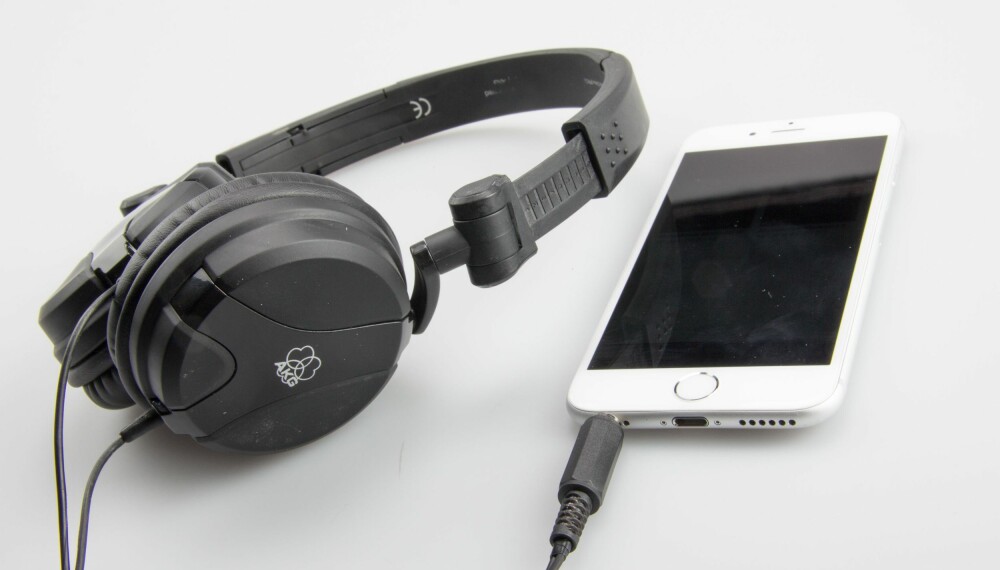

SKURRING: Skurrer det i hodetelefonene dine er det ofte minijack-pluggen som er synderen. Den kan du bytte selv.

SKURRING: Skurrer det i hodetelefonene dine er det ofte minijack-pluggen som er synderen. Den kan du bytte selv. Foto: Tron Høgvold

Publisert Oppdatert

Hvem har vel ikke opplevd at musikken begynner å skurre, eller at lyden på høyre eller venstre side forsvinner i en hodetelefon. Er man litt uforsiktig oppstår det lett brudd i ledningen i nærheten av minijacken. Dette er lett å diagnostisere når man får tilbake lyden slik den skal være ved å bøye lit på ledningen eller å klemme rundt pluggen.

Skurringen er selvsagt like irriterende enten du har et par kostbare og gode støydempende hodetelefoner, som Bose QC25 eller om det er noen rimelige øreplugger til treningsbruk.

Når man vet at det er der bruddet sitter, kan man reparere hodetelefonene for så lite som 39 kroner, om du har verktøyet som trengs. 39 kroner er nemlig prisen på en ny plugg (minijack).

I tillegg trenger du en loddebolt, som koster fra en hundrelapp og oppover, loddetinn for 50-70 kroner og et multimeter til 200 kroner.

Du kan klare deg uten multimeteret, men da har du ikke like god kontroll på høyre og venstre lydkanal. Hva loddeferdigheter angår, trengs ikke all verden, men sørg for å kjøpe så tynn loddetråd som du finner (vi brukte 0,8 mm).

Da bør det gå rimelig greit å komme i mål.

Den nye pluggen

Gjør deg kjent med pluggen du har kjøpt.

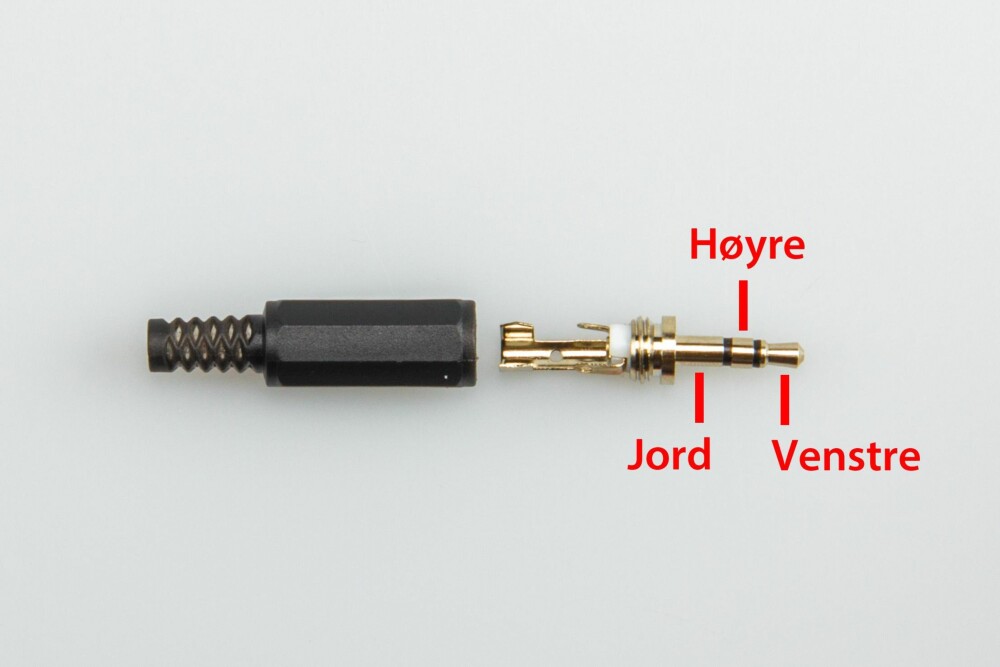

Det er alltid slik at venstre kanal er ytterst på minijacken, høyre i midten og jord innerst. Når du skrur av den svarte beskyttelseshetten er det derfor tre ulike hull hvor du kan lodde på disse tre lederne i hodetelefonledningen.

Multimeteret

Bruk multimeter for å finne riktig kabel.

Den nye pluggen: Gjør deg kjent med pluggen du har kjøpt. Det er alltid slik at venstre kanal er ytterst på minijacken, høyre i midten og jord innerst. Når du skrur av den svarte beskyttelseshetten er det derfor tre ulike hull hvor du kan lodde på disse tre lederne i hodetelefonledningen.

Den nye pluggen: Gjør deg kjent med pluggen du har kjøpt. Det er alltid slik at venstre kanal er ytterst på minijacken, høyre i midten og jord innerst. Når du skrur av den svarte beskyttelseshetten er det derfor tre ulike hull hvor du kan lodde på disse tre lederne i hodetelefonledningen. Foto: Tron Høgvold

Den nye pluggen: Gjør deg kjent med pluggen du har kjøpt. Det er alltid slik at venstre kanal er ytterst på minijacken, høyre i midten og jord innerst. Når du skrur av den svarte beskyttelseshetten er det derfor tre ulike hull hvor du kan lodde på disse tre lederne i hodetelefonledningen.

Den nye pluggen: Gjør deg kjent med pluggen du har kjøpt. Det er alltid slik at venstre kanal er ytterst på minijacken, høyre i midten og jord innerst. Når du skrur av den svarte beskyttelseshetten er det derfor tre ulike hull hvor du kan lodde på disse tre lederne i hodetelefonledningen. Foto: Tron Høgvold

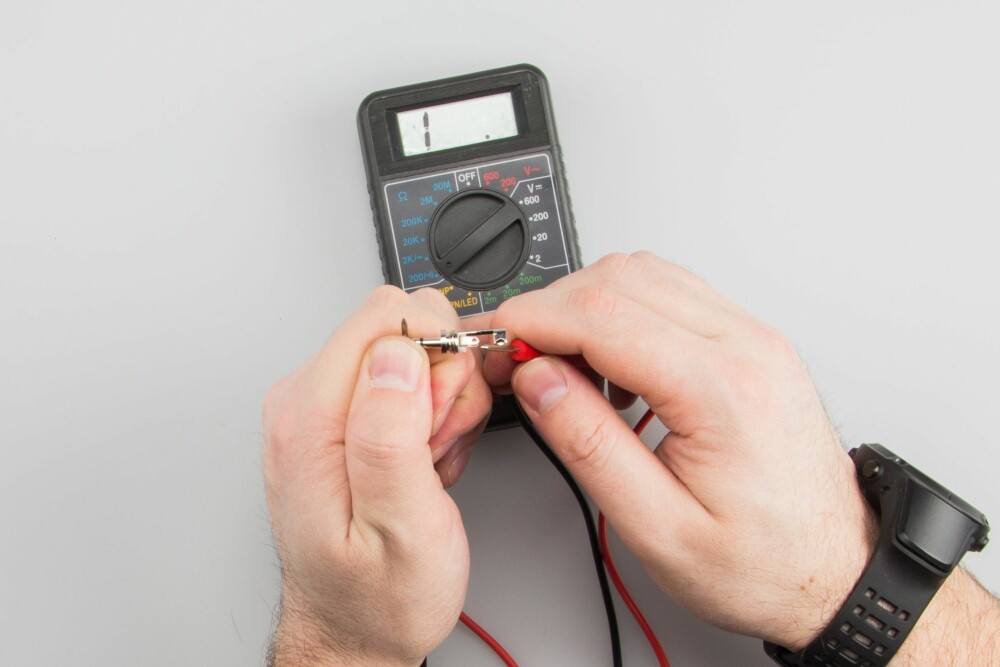

For å være helt sikker på hvilket loddepunkt som gir hhv. jord, høyre og venstre, må du bruke multimeteret. Hold en nål på et loddepunkt og se hvilken del av selve pluggen du får utslag på. Når du vi da vet standardlayouten på en minijack, ref. punkt 1, vet vi nå hvor vi skal lodde på lederne for jord, høyre og venstre.

Klipp ledningen

Klipp bort ledningsbruddet.

Nå er tiden inne for å klippe bort den gamle minijacken. Klipp 5 cm inn på ledningen, så er du sikker på å klippe vekk den delen hvor bruddet sitter. På denne typen hodetelefonledning, kan vi enkelt følge høyre og venstre del av ledningen opp til høyre og venstre øreklokke. Om lederne er pakket i en helt rundt isolasjon og dette ikke er mulig, kan du satse på at rød leder er høyre (red-right) og hvit leder er venstre. For å være helt sikker, kan du dra fra multimeteret igjen og måle på den stumpen du klipte av.

Forbered lederne

Multimeteret: For å være helt sikker på hvilket loddepunkt som gir hhv. jord, høyre og venstre, må du bruke multimeteret. Hold en nål på et loddepunkt og se hvilken del av selve pluggen du får utslag på. Når du vi da vet standardlayouten på en minijack, ref. punkt 1, vet vi nå hvor vi skal lodde på lederne for jord, høyre og venstre.

Multimeteret: For å være helt sikker på hvilket loddepunkt som gir hhv. jord, høyre og venstre, må du bruke multimeteret. Hold en nål på et loddepunkt og se hvilken del av selve pluggen du får utslag på. Når du vi da vet standardlayouten på en minijack, ref. punkt 1, vet vi nå hvor vi skal lodde på lederne for jord, høyre og venstre. Foto: Tron Høgvold

Avisoler ledningene.

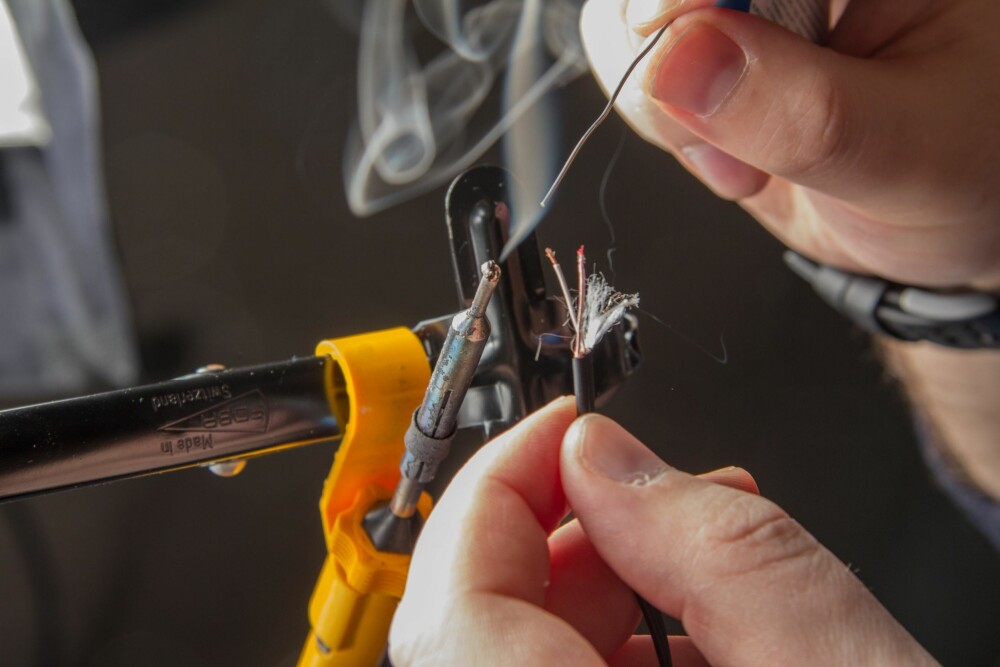

Avisoler ledningene. Den ytterste isolasjonen må du gjerne bruke avisoleringstang eller lage et forsiktig snitt i for å få av.

Den innerste lederen er gjerne så tynn at du kan dra den av med neglene. Loddingen går enklere om du smelter på litt loddetinn på leder. Vær rask, for varmer du lederne for mye vil den tynne isolasjonen rundt dem smelte.

KLIPP LEDNINGEN: Nå er tiden inne for å klippe bort den gamle minijacken. Klipp 5 cm inn på ledningen, så er du sikker på å klippe vekk den delen hvor bruddet sitter. På denne typen hodetelefonledning, kan vi enkelt følge høyre og venstre del av ledningen opp til høyre og venstre øreklokke. Om lederne er pakket i en helt rundt isolasjon og dette ikke er mulig, kan du satse på at rød leder er høyre (red-right) og hvit leder er venstre. For å være helt sikker, kan du dra fra multimeteret igjen og måle på den stumpen du klipte av.

KLIPP LEDNINGEN: Nå er tiden inne for å klippe bort den gamle minijacken. Klipp 5 cm inn på ledningen, så er du sikker på å klippe vekk den delen hvor bruddet sitter. På denne typen hodetelefonledning, kan vi enkelt følge høyre og venstre del av ledningen opp til høyre og venstre øreklokke. Om lederne er pakket i en helt rundt isolasjon og dette ikke er mulig, kan du satse på at rød leder er høyre (red-right) og hvit leder er venstre. For å være helt sikker, kan du dra fra multimeteret igjen og måle på den stumpen du klipte av. Foto: Tron Høgvold

Husk at det er lurt å ha et arbeidsunderlag som det ikke er så nøye med – loddetinnet kan dryppe!

Forbered pluggen

Bruk tape.

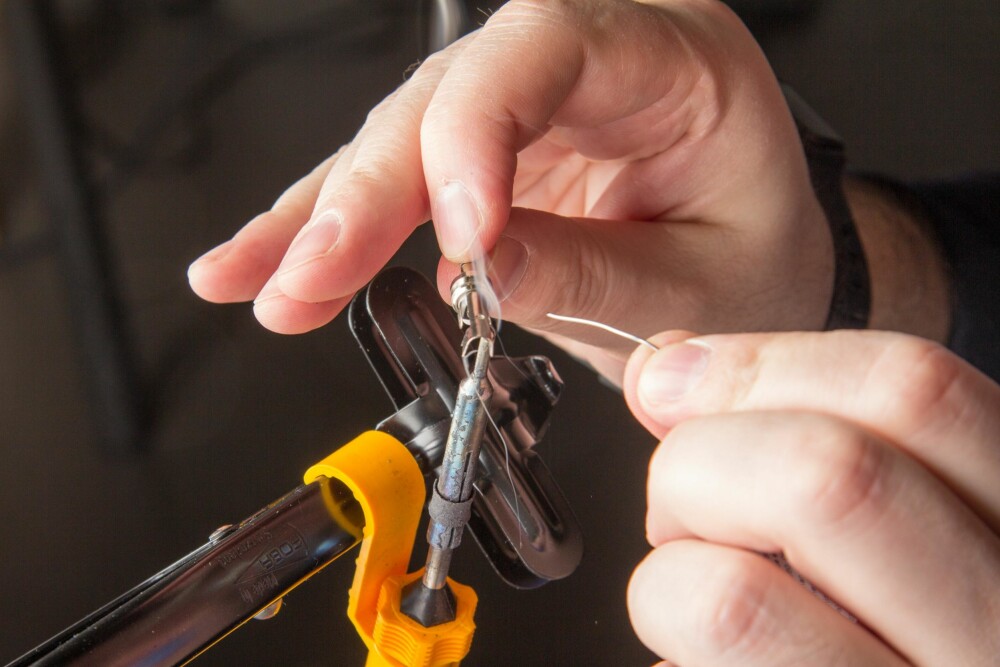

Loddingen går enklere om du også smelter litt loddetinn på loddepunktene til minijacken. Her er det lurt å tape fast minijacken til noe eller holde den i en skrustikke. Holder du den i fingrene, slik vi gjorde her, kan du risikere å brenne deg – metallet leder varmen fra loddebolten veldig raskt.

Lodd på ledningene.

Skyv bort beskyttelseshetten.

Før du lodder må du huske på å skyve beskyttelseshetten på ledningen.

FORBERED LEDERNE: Avisoler ledningene. Den ytterste isolasjonen må du gjerne bruke avisoleringstang eller lage et forsiktig snitt i for å få av.
Den innerste lederen er gjerne så tynn at du kan dra den av med neglene. Loddingen går enklere om du smelter på litt loddetinn på leder. Vær rask, for varmer du lederne for mye vil den tynne isolasjonen rundt dem smelte.
Husk at det er lurt å ha et arbeidsunderlag som det ikke er så nøye med – loddetinnet kan dryppe!

FORBERED LEDERNE: Avisoler ledningene. Den ytterste isolasjonen må du gjerne bruke avisoleringstang eller lage et forsiktig snitt i for å få av. Den innerste lederen er gjerne så tynn at du kan dra den av med neglene. Loddingen går enklere om du smelter på litt loddetinn på leder. Vær rask, for varmer du lederne for mye vil den tynne isolasjonen rundt dem smelte. Husk at det er lurt å ha et arbeidsunderlag som det ikke er så nøye med – loddetinnet kan dryppe!

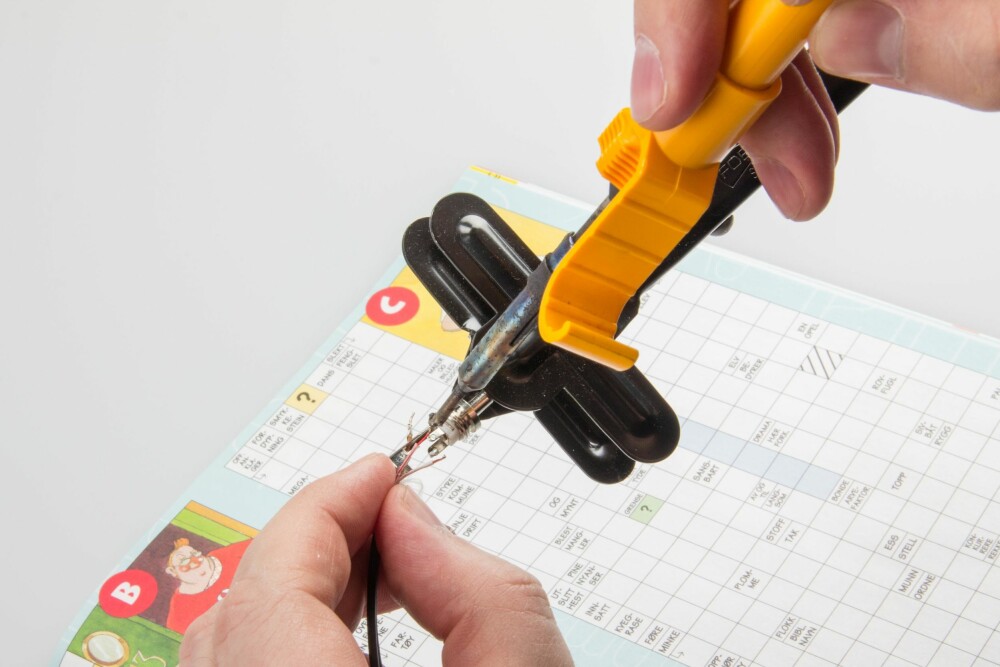

Så er det på tide å lodde. Igjen er det lurt å feste minijacken i en skrustikke eller tape den fast i noe for å slippe å brenne fingrene. Hold lederen mot loddepunktet, og legg loddebolten mot punktene. Idet loddetinnet smelter, tar du vekk loddebolten.

Dette kan gå veldig raskt, så prøv deg litt fram. Husk at isolasjonen på lederne vil smelte om du lar loddebolten ligge for lenge på eller har for høy varme på loddebolten.

Gjør en test

Sjekk før du avslutter.

FORBERED PLUGGEN: Loddingen går enklere om du også smelter litt loddetinn på loddepunktene til minijacken. Her er det lurt å tape fast minijacken til noe eller holde den i en skrustikke. Holder du den i fingrene, slik vi gjorde her, kan du risikere å brenne deg – metallet leder varmen fra loddebolten veldig raskt.

FORBERED PLUGGEN: Loddingen går enklere om du også smelter litt loddetinn på loddepunktene til minijacken. Her er det lurt å tape fast minijacken til noe eller holde den i en skrustikke. Holder du den i fingrene, slik vi gjorde her, kan du risikere å brenne deg – metallet leder varmen fra loddebolten veldig raskt. Foto: Tron Høgvold

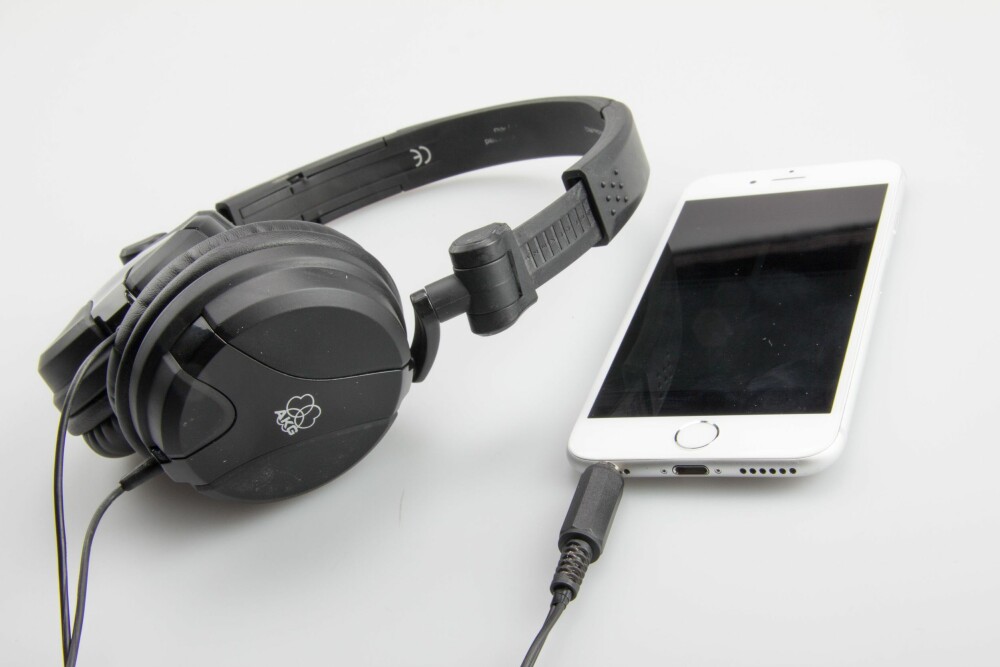

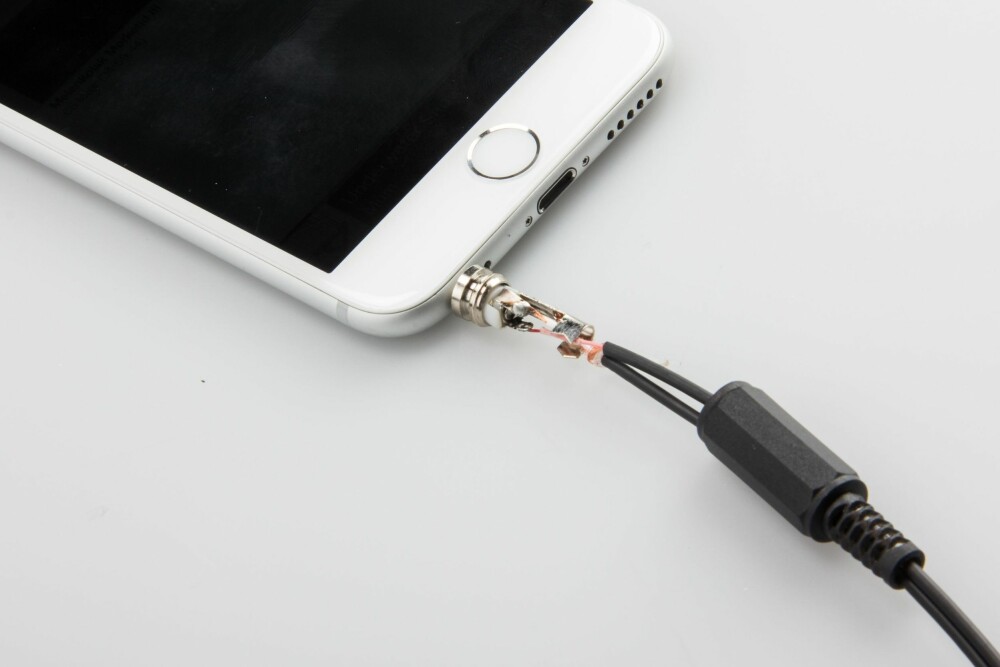

Før du lager en strekkavlastning, taper fast etc., er det lurt å teste at loddejobben har vært en suksess. Du hører med en gang om det låter som det skal. Med rett lydfil kan du også teste at høyre- og venstre kanal er loddet riktig.

Avslutt

Husk strekkavlastning.

Før du skrur på plass beskyttelseshetten bør du sørge for strekkavlasting av ledningen. På pluggen er det gjerne en slags klo som du kan klemme fast med tang for å holde ledningen. Det kan også være lurt å bruke isolasjonstape. I vårt tilfelle brukte vi også isolasjonstape rundt ledningen for å fylle ut hullet i den ytterste kragen på beskyttelseshetten bedre. Når hetten er på plass, bør du klappe deg selv på skulderen for å ha spart lommeboka for penger og miljøet for enda mer elektronisk avfall.

LODD PÅ LEDNINGENE: Før du lodder må du huske på å skyve beskyttelseshetten på ledningen. Så er det på tide å lodde. Igjen er det lurt å feste minijacken i en skrustikke eller tape den fast i noe for å slippe å brenne fingrene. Hold lederen mot loddepunktet, og legg loddebolten mot punktene. Idet loddetinnet smelter, tar du vekk loddebolten.
Dette kan gå veldig raskt, så prøv deg litt fram. Husk at isolasjonen på lederne vil smelte om du lar loddebolten ligge for lenge på eller har for høy varme på loddebolten.

LODD PÅ LEDNINGENE: Før du lodder må du huske på å skyve beskyttelseshetten på ledningen. Så er det på tide å lodde. Igjen er det lurt å feste minijacken i en skrustikke eller tape den fast i noe for å slippe å brenne fingrene. Hold lederen mot loddepunktet, og legg loddebolten mot punktene. Idet loddetinnet smelter, tar du vekk loddebolten. Dette kan gå veldig raskt, så prøv deg litt fram. Husk at isolasjonen på lederne vil smelte om du lar loddebolten ligge for lenge på eller har for høy varme på loddebolten. Foto: Tron Høgvold

GJØR EN TEST: Før du lager en strekkavlastning, taper fast etc., er det lurt å teste at loddejobben har vært en suksess. Du hører med en gang om det låter som det skal. Med rett lydfil kan du også teste at høyre- og venstre kanal er loddet riktig.

GJØR EN TEST: Før du lager en strekkavlastning, taper fast etc., er det lurt å teste at loddejobben har vært en suksess. Du hører med en gang om det låter som det skal. Med rett lydfil kan du også teste at høyre- og venstre kanal er loddet riktig. Foto: Tron Høgvold

AVSLUTT: Før du skrur på plass beskyttelseshetten bør du sørge for strekkavlasting av ledningen. På pluggen er det gjerne en slags klo som du kan klemme fast med tang for å holde ledningen. Det kan også være lurt å bruke isolasjonstape. I vårt tilfelle brukte vi også isolasjonstape rundt ledningen for å fylle ut hullet i den ytterste kragen på beskyttelseshetten bedre. Når hetten er på plass, bør du klappe deg selv på skulderen for å ha spart lommeboka for penger og miljøet for enda mer elektronisk avfall.

AVSLUTT: Før du skrur på plass beskyttelseshetten bør du sørge for strekkavlasting av ledningen. På pluggen er det gjerne en slags klo som du kan klemme fast med tang for å holde ledningen. Det kan også være lurt å bruke isolasjonstape. I vårt tilfelle brukte vi også isolasjonstape rundt ledningen for å fylle ut hullet i den ytterste kragen på beskyttelseshetten bedre. Når hetten er på plass, bør du klappe deg selv på skulderen for å ha spart lommeboka for penger og miljøet for enda mer elektronisk avfall. Foto: Tron Høgvold
